캐드 면적 구하기 — AREA / LIST / 폴리선 활용
오토캐드(AutoCAD), ZWCAD 실무에서 면적 산출은 단순한 수치 확인을 넘어 공사비 산정이나 법적 검토와 직결되는 예민한 작업이다. AREA 명령어로 점을 찍는 원시적인 방법은 오차의 위험이 크고 시간이 오래 걸리지만, 폴리선과 BPOLY를 활용해 경계를 통제하면 복잡한 평면도 순식간에 정확한 데이터로 변환할 수 있다.

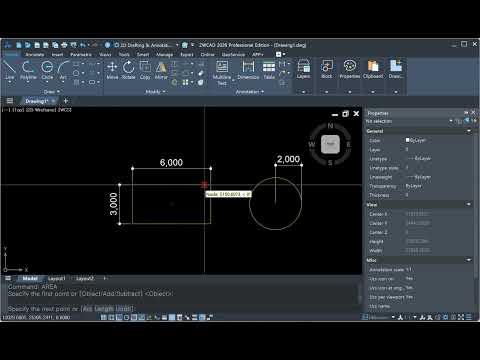

방법 1 — AREA 명령어
명령창에 AREA 입력 → Space
점을 직접 찍어서 면적을 구하는 방법이다.
- AREA 입력 → Space
- 면적을 구할 영역의 꼭짓점을 순서대로 클릭
- Space로 닫으면 면적과 둘레 값이 명령창(또는 속성창)에 표시됨
단점: 꼭짓점이 많거나 곡선이 있는 영역은 정확하게 찍기 어렵다.
Object 옵션 — 객체 선택으로 면적 구하기
닫힌 폴리선이나 원이 있다면 직접 선택해서 면적을 구할 수 있다.
- AREA 입력 → Space
- O(Object) 입력 → Space
- 닫힌 폴리선 또는 원 클릭
- 명령창(또는 속성창)에 면적과 둘레 표시
이 방법이 가장 정확하고 빠르다. 실무에서 가장 많이 쓰는 방식.
방법 2 — LIST 명령어
명령창에 LI 입력 → Space
객체의 모든 속성 정보를 보여주는 명령어다. 닫힌 폴리선이나 원을 선택하면 면적값도 같이 표시된다.
- LI 입력 → Space
- 닫힌 폴리선 또는 원 클릭 → Space
- 텍스트 창에 면적, 둘레, 레이어, 좌표 등 전체 정보 표시
방법 3 — 속성창(Ctrl+1)에서 확인
닫힌 폴리선이나 원을 선택하고 속성창을 열면 면적값이 바로 보인다.
- 폴리선 또는 원 선택 → Ctrl+1
- 속성창 하단 Geometry 섹션 → Area 항목 확인
가장 간편한 방법. 값을 복사해서 바로 쓸 수 있다.
면적 구하기 핵심 — 폴리선으로 경계 만들기
Line으로 그린 선들은 면적을 바로 구할 수 없다. 닫힌 폴리선이어야 면적 계산이 된다.
Line으로 그린 경계라면:
- J(Join)으로 폴리선으로 합치기
- 또는 BPOLY 명령으로 경계 폴리선 자동 생성
BPOLY — 경계 폴리선 자동 생성
닫힌 영역 안쪽을 클릭하면 경계를 자동 인식해서 폴리선을 만들어준다.
- 명령창에 BPOLY 입력 → Space
- Pick Points 클릭
- 면적을 구할 영역 안쪽 클릭
- Space → 닫힌 폴리선 생성 완료
- 생성된 폴리선 선택 → Ctrl+1 또는 LI로 면적 확인
단위 확인 — mm² vs m²
캐드에서 나오는 면적값은 도면 단위 기준이다. 도면 단위가 mm라면 면적값은 mm²로 나온다.
mm²를 m²로 변환하려면 1,000,000으로 나누면 된다.
예시:
- 명령창(또는 속성창)에 표시된 값이 12,500,000이라면
- 12,500,000 ÷ 1,000,000 = 12.5 m²
계산이 번거롭다면 윈도우 계산기나 엑셀에 값을 복사해서 나누면 빠르다. 속성창(Ctrl+1)에서 면적값을 드래그로 선택 후 복사(Ctrl+C)하면 그대로 붙여넣기 가능.
실무에서 면적 산출할 때 단위 변환을 빠뜨리는 실수가 많으니 주의.
정리
| 명령어/기능 | 내용 |
|---|---|
| AREA | 점 찍거나 객체 선택(O)으로 면적 확인 |
| LI (LIST) | 객체 전체 정보 + 면적 확인 |
| Ctrl+1 | 속성창에서 면적 즉시 확인 및 복사 |
| BPOLY | 닫힌 영역 클릭으로 경계 폴리선 자동 생성 |
| 단위 변환 | mm² 기준 → m² 변환 시 ÷ 1,000,000 |
